Processor Paralel

Pemrosesan paralel (parallel processing) adalah penggunakan lebih dari satu CPU untuk menjalankan sebuah program secara simultan.Idealnya, parallel processing membuat program  berjalan lebih cepat karena semakin banyak CPU yang digunakan.

1. Jaringan Interkoneksi

Ada 5 komponen

1. CPU
2. Memori
3. Interface : peralatan yang yangnmembawa pesanmasuk dan keluar dari CPU danMemori
4. Penghubung : saluran fisik yang dilalui bit-bituntuk berpindah tempat
5. Switch : peralatan yang memiliki banyak portinput dan port output

Komunikasi diantara terminal-terminal yang berbeda harus dapat dilakukan dengan suatu media tertentu. Interkoneksi yang efektif antara prosesor dan modul memorisangat penting dalam lingkungan komputer. Menggunakan arsitektur bertopologi  busbukan merupakan solusi yang praktis karena bus hanya sebuah pilihan yang baik ketika digunakan untuk menghubungkan komponen-komponen dengan jumlah yang sedikit. Jumlah komponen dalam sebuah modul IC bertambah seiring waktu. Oleh karena itu, topologi  bus bukan topologi yang cocok untuk kebutuhan interkoneksi komponenkomponen di dalam modul IC. Selain itu juga tidak dapat diskalakan, diuji, dan kurang dapat disesuaikan, serta menghasilkan kinerja toleransi kesalahan yang kecil. Di sisi lain, sebuah crossbar menyediakan interkoneksi penuh diantara semua terminal dari  suatu  sistem  tetapi dianggap sangat kompleks, mahal untuk membuatnya, dan sulit untuk dikendalikan. Untuk alasan ini jaringan interkoneksi merupakan solusi media komunikasi yang baik untuk sistem komputer dan telekomunikasi. Jaringan ini membatasi jalur-jalur diantara terminal komunikasi yang berbeda untuk mengurangi kerumitan dalam menyusun elemen switching.

2. Mesin SIMD & Mesin MMID

Mesin SIMD

Yang merupakan singkatan dari Single Instruction, Multiple Data. SIMD menggunakan  banyak processor dengan instruksi yang sama, namun setiap processor mengolah data yang  berbeda. Sebagai contoh kita ingin mencari angka 27 pada deretan angka yang terdiri dari 100 angka, dan kita menggunakan 5 processor. Pada setiap processor kita menggunakan algoritma atau perintah yang sama, namun data yang diproses berbeda. Misalnya processor 1 mengolah data dari deretan / urutan pertama hingga urutan ke 20, processor 2 mengolah data dari urutan 21 sampai urutan 40, begitu pun untuk processor-processor yang lain. Beberapa contoh komputer yang menggunakan model SIMD adalah ILLIAC IV, MasPar, Cray X-MP, Cray Y-MP, Thingking Machine CM-2 dan Cell Processor (GPU).

Prosesor yang memiliki SIMD menawarkan dua keunggulan, yakni:
Data langsung dapat dipahami dalam bentuk blok data, dibandingkan dengan beberapa data yang terpisah secara sendiri-sendiri. Dengan menggunakan blok data, prosesor dapat memuat data secara keseluruhan pada waktu yang sama. Daripada melakukan beberapa instruksi "ambil pixel ini, lalu ambil pixel itu, dst", sebuah prosesor SIMD akan melakukannya dalam sebuah instruksi saja, yaitu "ambil semua pixel itu!" (istilah "semua" adalah nilai yang berbeda dari satu desain ke desain lainnya). Jelas, hal ini dapat mengurangi banyak waktu pemrosesan (akibat instruksi yang dikeluarkan hanya satu untuk sekumpulan data), jika dibandingkan dengan desain prosesor tradisional yang tidak memiliki SIMD (yang memberikan satu instruksi untuk satu data saja). Sistem SIMD umumnya hanya mencakup instruksi-instruksi yang dapat diaplikasikan terhadap semua data dalam satu operasi. Dengan kata lain, sistem SIMD dapat bekerja dengan memuat beberapa titik data secara sekaligus, dan melakukan operasi terhadap titik data secara sekaligus.

Mesin MIMD

Yang merupakan singkatan dari Multiple Instruction, Multiple Data. MIMD menggunakan  banyak processor dengan setiap processor memiliki instruksi yang berbeda dan mengolah data yang berbeda. Namun banyak komputer yang menggunakan model MIMD juga memasukkan komponen untuk model SIMD. Beberapa komputer yang menggunakan model MIMD adalah IBM POWER5, HP/Compaq AlphaServer, Intel IA32, AMD Opteron, Cray XT3 dan IBM BG/L.

Komputer jenis ini memiliki n unit pemroses yang masing-masing menerima dan mengoperasikan instruksi yang berbeda terhadap aliran data yang sama, dikarenakan setiap unit pemroses memiliki unit pengendali yang berbeda. Keluaran dari satu pemroses menjadi masukan bagi pemroses berikutnya. Belum ada perwujudan nyata dari komputer jenis ini kecuali dalam bentuk prototipe untuk penelitian.

3. Arsitektur Pengganti

Banyak aplikasi yang membutuhkan atau meminta komputasional yang berat pada komputer, dan para arsitek telah meresponnya dengan merancang prosesor khusus untuk memenuhi permintaan ini. Sebagian besar prosesor khusus tersebut merupakan arsitektur flow-control (kontrol arus) dan dengan demikian ia menggunakan counter program.Prosesor ini berbeda dengan komputer penggunaan umum dalam hal kekhususan hardware yang ia sertakan untuk memenuhi aplikasi target tersebut. Contohnya adalah mesin pemrosesan tampilan, mesin artificial intelligence (AI), dan mesin database. Para arsitek merancang mesin pemrosesan tampilan dengan peralatan I/O khusus yang dapat memberikan bandwidth I/O tinggi yang diperlukan untuk memproses dan mendisplay tampilan,dan mereka seringkali menerapkan unit aritmetik pipelined yang khusus diperuntukkan bagi operasi seperti bluriing (pengaburan) dan korelasi tampilan. Para arsitek merancang mesin AI 500 dengan prosesor khusus yang dirancang untuk memenuhi kebutuhan komputasi simbolik, yang biasanya menggunakan salah satu prosesor untuk mengalokasi memori dan prosesor yang satunya untuk mengklaim kembali memori yang tidak terpakai (kumpulan sampah). Mereka merancang mesin database untuk memberikan fasilitas untuk operasi database kepada peralatan penyimpanan eksternal besar berkecepatan tinggi.

Umumnya, arsitektur penggunaan khusus menggunakan berbagai teknik yang baru saja kita kemukakan. Bagian berikut, yang menutup buku ini, akan membahas secara singkat mengenai dua alternatif bagi arsitektur flow-control konvensional. Salah satunya adalah prosesor dataflow (arus data). Tidak seperti halnya dalam mesin von Neumann, yakni bahwa program menentukan kapan mereka akan menjalankan operasi, prosesor data flow ini adalah availability data yang menentukan kapan prosesor dataflow akan menjalankan operasi.

Kelompok lain dari arsitektur pengganti yang baru-baru ini telah diperkenalkan adalah jaringan neural. Ia agak didasarkan pada sistem biologis dan terdiri atas sejumlah elemen komputasional yang sangat sederhana yang beroperasi secara paralel. Walaupun tidak dirancang sebagai komputer penggunaan umum, namun jaringan neural ini telah menunjukkan bahwa ia bisa digunakan untuk pemrosesan signal dan aplikasi rekognisi pola.

Referensi:

http://www.academia.edu/9124108/Pengertian_Pipeline

elearning.gunadarma.ac.id/docmodul/arkomp/bab_7.pdf

Pipelining & RISC ( Reduce Instruction Set Computer)

Pengertian Pipeline
Pipeline adalah suatu cara yang digunakan untuk melakukan sejumlah kerja secara  bersama tetapi dalam tahap yang berbeda yang dialirkan secara kontinu pada unit  pemrosesor. Dengan cara ini, maka unit pemrosesan selalu bekerja.

Teknik pipeline ini dapat diterapkan pada berbagai tingkatan dalam sistem komputer. Bisa  pada level yang tinggi, misalnya program aplikasi, sampai pada tingkat yang rendah, seperti  pada instruksi yang dijaankan oleh microprocessor.

Pada microprocessor yang tidak menggunakan  pipeline , satu instruksi dilakukan sampai selesai, baru instruksi berikutnya dapat dilaksanakan. Sedangkan dalam microprocessor yang menggunakan teknik pipeline, ketika satu instruksi sedangkan diproses, maka instruksi yang berikutnya juga dapat diproses dalam waktu yang bersamaan. Tetapi, instruksi yang diproses secara bersamaan ini, ada dalam tahap proses yang berbeda. Jadi, ada sejumlah tahapan yang akan dilewati oleh sebuah instruksi.

Dengan penerapan  pipeline ini pada microprocessor akan didapatkan peningkatan kinerja microprocessor. Hal ini terjadi karena beberapa instruksi dapat dilakukan secara parallel dalam waktu yang bersamaan. Secara kasarnya diharapkan akan didapatkan peningkatan sebesar K kali dibandingkan dengan microprocessor yang tidak menggunakan  pipeline, apabila tahapan yang ada dalam satu kali pemrosesan instruksi adalah K tahap.

Karena beberapa instruksi diproses secara bersamaan ada kemungkinan instruksi tersebut sama-sama memerlukan resource yang sama, sehingga diperlukan adanya pengaturan yang tepat agar proses tetap berjalan dengan benar dan lancar. Sedangkan ketergantungan terhadap data bisa muncul, misalnya instruksi yang berurutan memerlukan data dari instruksi yang sebelumnya. Kasus Jump, juga perlu perhatian, karena ketika sebuah instruksi meminta untuk melompat ke suatu lokasi memori tertentu, akan terjadi perubahan program counter, sedangkan instruksi yang sedang berada dalam salah satu tahap proses yang berikutnya mungkin tidak mengharapkan terjadinya perubahan program counter.

Teknik  pipeline yang diterapkan pada microprocessor, dapat dikatakan sebuah arsitektur khusus. Ada perbedaan khusus antara model microprocessor yang tidak menggunakan arsitektur  pipeline dengan microprocessor yang menerapkan teknik ini.

Pada microprocessor yang tidak menggunakan  pipeline, satu instruksi dilakukan sampai selesai, baru instruksi berikutnya dapat dilaksanakan. Sedangkan dalam microprocessor yang menggunakan teknik  pipeline ketika satu instruksi sedangkan diproses, maka instruksi yang berikutnya juga dapat diproses dalam waktu yang bersamaan. Tetapi, instruksi yang diproses secara bersamaan ini, ada dalam tahap proses yang berbeda.

Jadi, ada sejumlah tahapan yang akan dilewati oleh sebuah instruksi. Misalnya sebuah microprocessor menyelesaikan sebuah instruksi dalam 4 langkah. Ketika instruksi pertama masuk ke langkah 2, maka instruksi berikutnya diambil untuk diproses pada langkah 1 instruksi tersebut. Begitu pun seterusnya, ketika instruksi pertama masuk ke langkah 3, instruksi kedua masuk ke langkah 2 dan instruksi ketiga masuk ke langkah 1.

Teknik  pipeline ini menyebabkan ada sejumlah hal yang harus diperhatikan sehingga ketika diterapkan dapat berjalan dengan baik.

Tiga kesulitan yang sering dihadapi ketika menggunakan teknik  pipeline ini adalah :

1. Terjadinya penggunaan resource yang bersamaan
2. Ketergantungan terhadap data, dan
3. Pengaturan Jump ke suatu lokasi memori.

Instruksi pada pipeline

Tahapan pipeline

• Mengambil instruksi dan membuffferkannya
• Ketika tahapan kedua bebas tahapan pertama mengirimkan instruksi yang dibufferkan tersebut
• Pada saat tahapan kedua sedang mengeksekusi instruksi ,tahapan pertama memanfaatkan siklus memori yang tidak dipakai untuk mengambil dan membuffferkan instruksi berikutnya

Berikut ini adalah gambaran tentang Instuksi pipeline :

Karena untuk setiap tahap pengerjaan instruksi, komponen yang bekerja berbeda, maka dimungkinkan untuk mengisi kekosongan kerja di komponen tersebut. Sebagai contoh :

Instruksi 1: ADD AX, AX Instruksi 2: ADD EX, CX

Setelah CU menjemput instruksi 1 dari memori (IF), CU akan menerjemahkan instruksi tersebut(ID). Pada menerjemahkan instruksi 1 tersebut, komponen IF tidak bekerja. Adanya teknologi pipeline menyebabkan IF akan menjemput instruksi 2 pada saat ID menerjemahkan instruksi 1. Demikian seterusnya pada saat CU menjalankan instruksi 1 (EX), instruksi 2 diterjemahkan (ID).

Keuntungan dari Pipeline

1. Waktu siklus prosesor berkurang, sehingga meningkatkan tingkat instruksi-isu dalam kebanyakan kasus.
2. Beberapa combinational sirkuit seperti penambah atau pengganda dapat dibuat lebih cepat dengan menambahkan lebih banyak sirkuit.
3. Pemrosesan dapat dilakukan lebih cepat, dikarenakan beberapa proses dilakukan secara bersamaan dalam satu waktu.

Jika  pipeline digunakan sebagai pengganti, hal itu dapat menghemat sirkuit vs combinational yang lebih kompleks sirkuit.

Kerugian dari Pipeline

1. Prossesor non-pipeline hanya menjalankan satu instruksi pada satu waktu. Hal ini untuk mencegah penundaan cabang (yang berlaku, setiap cabang tertunda) dan masalah dengan serial instruksi dieksekusi secara bersamaan. Akibatnya desain lebih sederhana dan lebih murah untuk diproduksi.
2. Instruksi latency di prossesor non-pipeline sedikit lebih rendah daripada dalam  pipeline setara. Hal ini disebabkan oleh fakta bahwa sandal jepit ekstra harus ditambahkan ke jalur data dari prossesor pipeline.
3. Prossesor non-pipeline akan memiliki instruksi bandwidth yang stabil. Kinerja  prossesor yang pipeline jauh lebih sulit untuk meramalkan dan dapat bervariasi lebih luas di antara program yang berbeda.
4. Karena beberapa instruksi diproses secara bersamaan ada kemungkinan instruksi tersebut sama-sama memerlukan resource yang sama, sehingga diperlukan adanya  pengaturan yang tepat agar proses tetap berjalan dengan benar.
5. Sedangkan ketergantungan terhadap data, bisa muncul, misalnya instruksi yang  berurutan memerlukan data dari instruksi yang sebelumnya.
6. Kasus Jump, juga perlu perhatian, karena ketika sebuah instruksi meminta untuk melompat ke suatu lokasi memori tertentu, akan terjadi perubahan program counter, sedangkan instruksi yang sedang berada dalam salah satu tahap proses yang  berikutnya mungkin tidak mengharapkan terjadinya perubahan program counter.

Pengertian RISC (Reduced Instruction Set Computer)

RISC adalah komputasi kumpulan instruksi yang disederhanakan. RISC merupakan sebuah arsitektur komputer atau arsitektur komputasi modern dengan instruksi-instruksi dan jenis eksekusi yang paling sederhana. Arsitektur ini digunakan pada komputer dengan kinerja tinggi, seperti komputer vektor. Selain digunakan dalam komputer vektor, desainini juga diimplementasikan pada prosesor komputer lain, seperti pada beberapa mikroprosesor Intel 960, Itanium (IA64) dari Intel Corporation, Alpha AXP dari DEC, R4x00dari MIPS Corporation, PowerPC dan Arsitektur POWER dari International Business Machine.Selain itu, RISC juga umum dipakai pada Advanced RISC Machine (ARM) dan StrongARM (termasuk di antaranya adalah Intel XScale), SPARC dan UltraSPARC dari Sun Microsystems, serta PA-RISC dari Hewlett-Packard.

Ada beberapa elemen penting dalam arsitektur RISC, yaitu :

-  Set instruksi yang terbatas dan sederhana

-  Register general-purpose yang berjumlah banyak, atau pengguanaan teknologi kompiler untuk mengoptimalkan pemakaian regsiternya.

-  Penekanan pada pengoptimalan pipeline instruksi.

Ciri-ciri karakteristik RISC

-  Instruksi berukuran tunggal.

-  Ukuran yang umum adalah 4 byte.

-  Jumlah mode pengalamatan data yang sedikit, biasanya kurang dari lima buah.

-  Tidak terdapat pengalamatan tak langsung.

-  Tidak terdapat operasi yang menggabungkan operasi load/store dengan operasi aritmatika .

Referensi:

http://www.academia.edu/9124108/Pengertian_Pipeline

http://andi-granderist.blogspot.co.id/2013/01/pipelining-risc-dan-prosesor-paralel.html

Arsitektur Family Komputer IBM PC

1. Famili IBM PC dan Turunannya

IBM PC adalah sebutan untuk keluarga komputer pribadi buatan IBM. IBM PC diperkenalkan pada 12 Agustus 1981, dan "dipensiunkan" pada tanggal 2 April 1987. Komputer personal pertamakali muncul setelah diperkenalkan mikroprosesor, yaitu chip tunggal yang terdiri dari set register , ALU dan unit kontrol computer. IBM PC merupakan arsitektur bus tunggal yang disebut PC I/O Channel BUS atau PC BUS. PC BUS melengkapi PC dengan 8 jalur data, 20 jalur alamat, sejumlah jalur kontrol dan ruang alamat fisik PC adalah 1 MB.

Sejak diluncurkan oleh IBM, IBM PC memiliki beberapa keluarga, yakni :

    - IBM 4860 PCjr

    - IBM 5140 Convertible Personal Computer (laptop)

    - IBM 5150 Personal Computer (PC yang asli)

    - IBM 5155 Portable PC (sebenarnya merupakan PC XT yang portabel)

    - IBM 5160 Personal Computer/eXtended Technology

    - IBM 5162 Personal Computer/eXtended Technology Model 286 (sebenarnya merupakan PC AT)

    - IBM 5170 Personal Computer/Advanced Technology

2. Konfigurasi Mikrokomputer Dasar

Berdasarkan UkurannyaBerdasarkan ukurannya, komputer digolongkan ke dalam micro computer (komputer mikro), mini computer (komputer mini), small computer (komputer kecil), medium computer (komputer menengah), large computer (komputer besar) dan super computer (komputer super).1.Micro ComputerMicro Computer (Mikro Komputer) disebut juga dengan nama personal computer (komputer personal) . ukuran main memory komputer mikro sekarang berkisar dari 16 MB sampai lebih dari 128 MB, dengan konfigurasi operand register 8 bit, 16 bit, atau 32 bit. Kecepatan komputer mikro sekarang berkisar 200 Mhz sampai dengan 500 Mhz.Komputer mikro umumnya adalah single-user (pemakainya tunggal), yaitu satu komputer hanya dapat digunakan untuk satu pemakai saja untuk tiap saat.

1. Chipset adalah set dari chip yang mendukung kompatibel yang mengimplementasikan berbagai fungsi tertentu seperti pengontrol interupt, pengontrol bus dan timer.

2. Chip khusus yang di sebut koprosesor yang beroperasi bersama dengan CPU guna meningkatkan fungsionalitasnya

3. Komponen IBM PC

   - Sistem kontrol BUS : Pengontrol BUS, Buffer Data, dan Latches Alamat

   - Sistem kontrol interuppt : Pengontrol Interuppt

   - Sistem kontrol RAM & ROM : Chip RAM & ROM, Decoder Alamat, dan Buffer

   - Sistem kontrol DMA : Pengontrol DMA

   - Timer : Timer Interval Programmable

   - Sistem kontrol I/O : Interface Paralel Programmable

Referensi:

https://www.flickr.com/photos/notionscapital/6036834071

https://id.wikipedia.org/wiki/IBM_PC

http://icikomputer.blogspot.co.id/2015/09/arsitektur-famili-komputer-ibm.html

Unit Input / Output

Dalam komputasi, input / output, atau I / O, mengacu pada komunikasi antara sistem pengolahan informasi (seperti komputer), dan dunia luar mungkin manusia, atau sistem lain pengolahan informasi.

Masukan adalah sinyal atau data yang diterima oleh sistem, dan keluaran adalah sinyal atau data yang dikirim dari itu. Istilah ini juga dapat digunakan sebagai bagian dari suatu tindakan, untuk “melakukan I / O” adalah untuk melakukan operasi input atau output. I / O device yang digunakan oleh seseorang (atau sistem lain) untuk berkomunikasi dengan komputer. Misalnya, keyboard atau mouse mungkin sebuah perangkat input untuk komputer, sementara monitor dan printer dianggap perangkat output untuk komputer. Perangkat untuk komunikasi antar komputer, seperti modem dan kartu jaringan, biasanya melayani untuk kedua input dan output.

Perhatikan bahwa penunjukan perangkat sebagai masukan atau keluaran tergantung pada perspektif. Mouse dan keyboard mengambil sebagai gerakan input fisik yang output pengguna manusia dan mengubahnya menjadi sinyal bahwa komputer dapat mengerti. Output dari perangkat ini merupakan input untuk komputer. Demikian pula, printer dan monitor ambil sebagai masukan sinyal bahwa output komputer. Mereka kemudian mengubah sinyal-sinyal ini menjadi representasi bahwa pengguna manusia bisa melihat atau membaca. Untuk pengguna manusia proses membaca atau melihat representasi ini adalah menerima masukan. Ini interaksi antara komputer dan manusia adalah belajar di bidang yang disebut interaksi manusia-komputer.

1. Sistem Bus

System bus atau bus sistem, dalam arsitektur komputer merujuk pada bus yang digunakan oleh sistem komputer untuk menghubungkan semua komponennya dalam menjalankan tugasnya. Sebuah bus adalah sebutan untuk jalur di mana data dapat mengalir dalam komputer. Jalur-jalur ini digunakan untuk komunikasi dan dapat dibuat antara dua elemen atau lebih. Data atau program yang tersimpan dalam memori dapat diakses dan dieksekusi oleh CPU melalui perantara sistem bus.

Sebuah komputer memiliki beberapa bus, agar dapat berjalan. Banyaknya bus yang terdapat dalam sistem, tergantung dari arsitektur sistem komputer yang digunakan. Sebagai contoh, sebuah komputer PC dengan prosesor umumnya Intel Pentium 4 memiliki bus prosesor (Front-Side Bus), bus AGP, bus PCI, bus USB, bus ISA (yang digunakan oleh keyboard dan mouse), dan bus-bus lainnya.


Bus disusun secara hierarkis, karena setiap bus yang memiliki kecepatan rendah akan dihubungkan dengan bus yang memiliki kecepatan tinggi. Setiap perangkat di dalam sistem juga dihubungkan ke salah satu bus yang ada. Sebagai contoh, kartu grafis AGP akan dihubungkan ke bus AGP. Beberapa perangkat lainnya (utamanya chipset atau kontrolir) akan bertindak sebagai jembatan antara bus-bus yang berbeda. Sebagai contoh, sebuah kontrolir bus SCSI dapat mengubah sebuah bus menjadi bus SCSI, baik itu bus PCI atau bus PCI Express.

Struktur Bus

- Kontrol Bus
Digunakan untuk mengontrol bus data, bus alamat dan seluruh modul yang ada. Karena bus data dan bus alamat digunakan oleh semua komponen maka diperlukan suatu mekanisme kerja yang dikontrol melalui bus kontrol ini.
Sinyal – sinyal kontrol terdiri atas :
1.    Sinyal pewaktuan yaitu Sinyal pewaktuan menandakan validitas data dan alamat
2.    Sinyal–sinyal perintah yaitu Sinyal perintah berfungsi membentuk suatu operasi

- Alamat Bus
Digunakan untuk menspesifikasi sumber dan tujuan data pada bus data, mengirim alamat word pada memori yang akan diakses CPU, dan digunakan untuk saluran alamat perangkat modul komputer saat CPU mengakses suatu modul.
Semua peralatan yang terhubung dengan sistem komputer, agar dapat diakses harus memiliki alamat.
Contoh : mengakses port I/O, maka port I/O harus memiliki alamat hardware-nya

- Data Bus
Lintasan bagi perpindahan data antar modul. Secara kolektif lintasan ini disebut bus data. Umumnya jumlah saluran terkait dengan panjang word, misalnya 8, 16, 32 saluran.
Tujuan : agar mentransfer word dalam sekali waktu.
Jumlah saluran dalam bus data dikatakan lebar bus, dengan satuan bit, misal lebar bus 16 bit

2. Standar Input/Output Interface

Interface atau antarmuka adalah Penghubung antara dua sistem atau alat media penghubung antara satu subsistem dengan subsistem lainnya. Melalui penghubung ini memungkinkan sumber daya mengalir dari satu subsistem ke subsistem yang lainnya. Keluaran (output) dari suatu subsistem akan menjadi masukan (input) untuk subsistem lainnya dengan melalui penghubung.
Interface Aplikasi I/O

Ketika suatu aplikasi ingin membuka data yang ada dalam suatu disk, sebenarnya aplikasi tersebut harus dapat membedakan jenis disk apa yang akan diaksesnya. Untuk mempermudah pengaksesan, sistem operasi melakukan standarisasi cara pengaksesan pada peralatan Input / Output. Pendekatan inilah yang dinamakan interface aplikasi Input / Output.

Interface aplikasi Input / Output melibatkan abstraksi, enkapsulasi, dan software layering. Abstraksi dilakukan dengan membagi-bagi detail peralatan-peralatan Input / Output ke dalam kelas-kelas yang lebih umum. Dengan adanya kelas-kelas yang umum ini, maka akan lebih mudah untuk membuat fungsi-fungsi standar(interface) untuk mengaksesnya. Lalu kemudian adanya device driver pada masing-masing peralatan Input / Output, berfungsi untuk enkapsulasi perbedaan-perbedaan yang ada dari masing-masing anggota kelas-kelas yang umum tadi. Device driver mengenkapsulasi tiap -tiap peralatan Input / Output ke dalam masing-masing 1 kelas yang umum tadi(interface standar).

Tujuan dari adanya lapisan device driver ini adalah untuk menyembunyikan perbedaan-perbedaan yang ada pada device controller dari subsistem Input / Output pada kernel. Karena hal ini, subsistem Input / Outputdapat bersifat independen dari hardware.


Karena subsistem Input / Output independen dari hardware maka hal ini akan sangat menguntungkan dari segi pengembangan hardware. Tidak perlu menunggu vendor sistem operasi untuk mengeluarkan support code untuk hardware-hardware baru yang akan dikeluarkan oleh vendor hardware.

3. Pengaksesan Peralatan Input/Output

Pengaksesan peralatan(I/O) bergantung pada perspektif mengubah sinyal-sinyal bahwa pengguna manusia bisa melihat atau membaca. Untuk pengguna proses membaca atau melihat representasi ini adalah menerima masukan.

Interaksi antara komputer dan manusia dipelajari dalam bidang yang disebut interaksi manusia-komputer. CPU dan memori utama dianggap sebagai otak dari komputer, dan dari sudut pandang adanya transfer informasi dari atau ke kombinasi itu, misalnya untuk atau dari disk drive, dianggap Input / Output. CPU dan sirkuit pendukungnya menyediakan memori-mapping Input / Output yang digunakan dalam pemrograman komputer tingkat rendah dalam pelaksanaan driver perangkat.

Sebuah Input / Output merupakan salah satu algoritma yang dirancang untuk mengeksploitasi lokalitas dan melakukan efisien bila berada pada penyimpanan data sekunder, seperti disk drive.

Input / Output Interface diperlukan setiap kali Input / Output device didorong oleh prosesor.

Antarmuka harus memiliki logika yang diperlukan untuk menafsirkan perangkat alamat yang dihasilkan oleh prosesor. Handshaking harus dilaksanakan oleh antarmuka menggunakan perintah yang sesuai seperti (Sibuk, SIAP, WAIT), dan prosesor dapat berkomunikasi dengan Input / Output device melalui antarmuka. Khusus Input / Output monad, yang memungkinkan program untuk hanya menguraikan Input / Output, dan tindakan yang dilakukan diluar program. Hal ini penting karena Input / Output fungsi akan memperkenalkan efek samping untuk setiap bahasa pemrograman, tapi sekarang pemrograman fungsional murni praktis.

Berikut alamat yang dapat disimpan dalam register. Instruksi akan memiliki register yang memiliki alamat tersebut. Jadi untuk mengambil data, instruksi harus mendaftar didekode sesuai dipilih. Isi register akan diperlakukan sebagai alamat menggunakan alamat lokasi memori yang sesuai dipilih dan data dibaca / ditulis. Port-mapping Input / Output biasanya memerlukan penggunaan instruksi yang secara khusus dirancang untuk melakukan Input / Output operasi.

Pengelolaan I/O :

Tugas utama komputer adalah:

·     Pemrosesan CPU, pemrosesan Input / Output

·     Peran OS dalam pengelolaan Input / Output: Mengelola dan mengontrol operasi Input / Output serta   perangkat Input / Output

·     Fungsi pengelolaan Input / Output: Hardware : port, bus, device controller, software  Input / Output adalah modul device driver sebagai peralatan input/output.

Referensi :

http://mardanijaya.blogspot.co.id/2012/08/penjelasan-tentang-memoryprosesorinput.html

http://www.catatanichan.com/2010/09/sistem-bus-komputer-bus-system.html

http://ghalankoktaviano.blogspot.co.id/2012/11/tugas-3-inputoutput-unit.html

Central Processing Unit (CPU)

Central Processing Unit (CPU)

CPU merupakan salah satu bagian penting yang harus ada dalam perangkat komputer. Tanpa kehadiran CPU, sebuah perangkat komputer tidak akan bisa digunakan sama sekali, meskipun semua perangkat lainnya (seperti mouse, keyboard, speaker, monitor, dll) sudah terpasang dengan baik. Sebaliknya, tanpa beberapa perangkat lainnya (seperti speaker, mouse, atau pun keyboard), sebuah perangkat komputer masih dapat digunakan selama di dalamnya ada perangkat CPU dan perangkat keras penting lainnya. CPU pada dasarnya merupakan singkatan dari Central Processing Unit yang artinya unit pusat pemrosesan. Jika diartikan secara lengkap, maka pengertian CPU adalah perangkat keras khusus yang bertugas untuk mengeksekusi atau pun memproses semua data yang ada pada perangkat komputer.

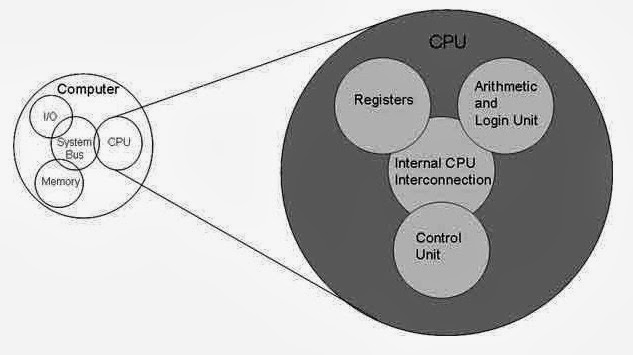

Komponen CPU dapat dibagi menjadi beberapa macam, yaitu sebagai berikut:

Sistem Bus

Sistem Bus dalam arsitektur komputer merujuk pada bus yang digunakan oleh sistem komputer untuk menghubungkan semua komponennya dalam menjalankan tugasnya. Sebuah bus adalah sebutan untuk jalur di mana data dapat mengalir dalam komputer. Jalur-jalur ini digunakan untuk komunikasi dan dapat dibuat antara dua elemen atau lebih. Data atau program yang tersimpan dalam memori dapat diakses dan dieksekusi oleh CPU melalui perantara sistem bus.

Suatu sistem digital pada umumnya memiliki banyak komponen register. Interkoneksi antar komponen diperlukan untuk transfer data dari satu komponen ke komponen yang lainnya. Untuk efesiensi dalam transfer data tersebut digunakan suatu sistem untuk berbagi saluran yang disebut bus. Bus adalah sekelompok kawat penghubung yang digunakan sebagai jalur untuk menyalurkan bit-bit biner. Ada tiga jenis bus pada sistem prosesor : bus data, bus alamat, dan bus kontrol.

1. Bus data digunakan untuk mentransfer data antara CPU dengan elemen elemen lain di dalam sistem. Bus data bersifat bidirectional, bisa menerima data dan juga mengirimkan data. Juga terdapat internal data bus untuk transfer data sesama elemen CPU, yang dihubungkan ke bus data sistem melalui Memory Buffer Register (MBR). MBR merupakan buffer dua arah.

2. Bus alamat membawa alamat dari lokasi memori, untuk mengambil data agar dapat dibaca atau untuk menyimpan agar dapat ditulis. Bus alamat dapat juga mengalamati elemen elemen lain di dalam sistem seperti unit antarmuka masukan/keluaran. Bus alamat dapat membawa 16 bit informasi digital secara serempak.

3.Bus kontrol membawa semua isyarat kontrol dari CPU. Fungsi utama bus kontrol adalah: sinkronisasi memori dan I/O, penjadwalan CPU (misalnya interupsi), dan tugas lain seperti reset dan clock. Sebelum memasuki address bus sistem maupun control bus sistem, informasi terlebih dahulu melewati Memory Address Register (MAR), yang merupakan buffer satu arah.

Sruktur Sistem BUS yaitu:

- Saluran data

Saluran data memberikan lintasan bagi perpindahan data antara dua modul sistem. Lebar bus data perupakan faktor penting dalam menentukan kinerja sistem secara keseluruhan.

- Saluran Alamat

Saluran alamat digunakan untuk menandakan sumber atau tujuan data pada bus data.

- Saluran Kontrol

Saluran kontrol digunakan untuk mengontrol akses ke saluran alamat dan penggunaan data.

ALU ( Arithmetic And Logic Unit )

ALU adalah salah satu bagian dalam dari sebuah mikroprosesor yang berfungsi untuk melakukan operasi hitungan aritmatika dan logika. Contoh operasi aritmatika adalah operasi penjumlahan dan pengurangan, sedangkan contoh operasi logika adalah logika AND dan OR.

Tugas utama dari ALU adalah melakukan semua perhitungan aritmatika atau matematika yang terjadi sesuai dengan instruksi program. ALU melakukan operasi aritmatika yang lainnya. Seperti pengurangan, pengurangan, dan pembagian dilakukan dengan dasar penjumlahan. Sehingga sirkuit elektronik di ALU yang digunakan untuk melaksanakan operasi aritmatika ini disebut adder. ALU melakukan operasi arithmatika dengan dasar pertambahan, sedang operasi arithmatika yang lainnya, seperti pengurangan, perkalian, dan pembagian dilakukan dengan dasar penjumlahan. sehingga sirkuit elektronik di ALU yang digunakan untuk melaksanakan operasi arithmatika ini disebut adder. Tugas lalin dari ALU adalah melakukan keputusan dari operasi logika sesuai dengan instruksi program.

Unit kendali (Control Unit ) adalah salah satu bagian dari CPU yang bertugas untuk memberikan arahan/kendali/ kontrol terhadap operasi yang dilakukan di bagian ALU (Arithmetic Logical Unit) di dalam CPU tersebut. Output dari CU ini akan mengatur aktivitas dari bagian lainnya dari perangkat CPU tersebut.

Tugas dari CU adalah sebagai berikut:

*Mengatur dan mengendalikan alat-alat input dan output.

*Mengambil instruksi-instruksi dari memori utama.

*Mengambil data dari memori utama kalau diperlukan oleh proses.

*Mengirim instruksi ke ALU bila ada perhitungan aritmatika atau perbandingan logika serta mengawasi kerja.

*Menyimpan hasil proses ke memori utama.

Central Logic Unit

Bertugas mengatur dan mengendalikan semua peralatan yang ada di sistem komputer, yaitu :

- mengatur dan mengendalikan alat-alat input dan output

- mengambil instruksi-instruksi dari memori utama

- mengambil data dari memori utama untuk diproses

- mengirim instruksi ke ALU bila ada perhitungan aritmatika atau perbandingan logika serta mengawasi kerja dari ALU

- mengirim hasil proses ke memori utama untuk disimpan dan pada saatnya disajikan ke alat output.

Set Register

Register merupakan perangkat memori sementara yang menyimpan data. Register membantu CPU dalam melaksanakan instruksi. Mereka dikelola oleh unit kontrol. Register berfungsi untuk tempat penyimpanan yang berisi data dan informasi lainnya yang sering dibutuhkan ketika sebuah program sedang berjalan. Register dimaksudkan untuk dapat diakses dengan sangat cepat. Yang termasuk register di antaranya adalah register uji dan instruksi. Register instruksi berisi instruksi CPU sedangkan register uji dimaksudkan untuk menyimpan hasil kerja yang dilakukan oleh CPU.

Macam-macam Jenis dan Fungsi Register

Berikut ini jenis dan fungsi dari masing-masing Register yaitu :

a. General Purpose Register (Register Serbaguna)

Register untuk keperluan umum yang terdiri atas :

a. Register AX (Accumulator register) berfungsi sebagai tempat:

Sementara hasil suatu operasi arithmetika atau logika (AL, AH, AX dan EAX)

- Memasukkan nomor layanan interupsi, untuk keperluan pemesanan sebuah layanan interupsi (register AH).

- Menyimpan bilangan yang dikalikan (reg AL, AX, EAX) dan setengan bagian terkecil (LSB) dari hasil perkalian (register DX-AX dan EDX-EAX).

- Menyimpan setengah bagian terkecil(LSB) sebuah bilangan dibagi (DX-AX dan EDX-EAX) dan hasil bagi (AL, AX, EAX).

b. Register BX (Base Register)

Base register adalah register untuk menyimpan alamat offset data yang terletak di memori (BL, BH, BX dan EBX)

c. Register CX (Counter Register)

Counter register adalah register serbaguna yang berfungsi sebagai:

- Pencacah untuk operasi loop (CX dan ECX)

- Pencacah untuk operasi shift dan rotate (CL)

- Pencacah (counter) untuk operasi string (CX)

d. Register DX (Data register)

Data register adalah register serbaguna yang berfungsi sebagai :

- Penyimpan hasil perkalian 16 bit (DX-AX) dan 32 bit (EDX-EAX).

- Penyimpan hasil pembagian (DX-AX dan EDX-EAX)

- Penyimpan data hexadesimal (kode ASCII) di reg DL untuk dicetak di layar monitor.

2. Pointer Register

Register ini untuk menunjukkan alamat sebuah data di lokasi memori, dipakai saat operasi perpindahan data (dari/ke memori), operasi stack (PUSH/POP) dan penunjukkan alamat suatu instruksi. Berikut adalah macam-macam pointer register: SP (Stack Pointer) dan ESP, BP (Base Pointer) dan IP (Instruction Pointer).

3. Index Register

Sama dengan pointer register, sering digunakan untuk menunjukkan alamat sebuah data di lokasi memori pada operasi string. Macam-macam register Index adalah : SI (Source Index), DI (Destination Index).

4. Segment Register

Segment register membentuk alamat memori untuk data. Pada operasi real mode suatu segment register akan berbeda dengan segment register pada operasi protected mode. Yang termasuk ke dalam segment register antara lain :

- Code segment -> untuk menunjukkan alamt instruksi berikutnya.

- Data segment -> untuk menunjukkan alamat data pada transfer register

- Extra segment -> register tambahan untuk operasi string

- Stack segment -> dengan SP u/ menunjukkan stack dan memanggil suatu prosedur (CALL) dan mengarah ke program utama (RET).

- FS dan GS register -> register tambahan u/ segmen memori yang besar.

5. Flag Register

Berfungsi untuk menunjukkan status (keadaan) sesaat dari mikroprosessor.

Bit-bit pada flag akan mengalami perubahan, tergantung proses yang baru saja berlangsung. Adapun kode bit yaitu sebagai berikut :

- C (carry) -> 1=ada carry out 0= tdk ada carry out

- P (Parity) -> 1=paritas genap 0= paritas ganjil

- A (auxxiliary carry) -> 1=ada carry 0=tdk ada carry

- Z (zero) -> 1=hasilnya nol 0=hasilnya bukan nol

- S (sign) -> 1=hasilnya negatif 0=hasilnya positif

- T (trap) -> bila diset 1 dimungkinkan melakukan debugging.

- I (interrupt) -> 1= pin INTR enable 0=pin INTR disable

- D (direction) -> 1=cacahan turun 0=cacahan naik

- (Overflow) -> menunjukkan adanya kelebihan kapasitas atau tidak

- IOPL (input-output privalege level) -> untuk protected mode

- NT (nested task) -> indikasi dari penggabungan dengan operasi lain.

- RF (resume) -> untuk debugging

- VF (Virtual mode) -> untuk operasi virtual pada protected mode

- AC (alignment check) -> untuk data word dialamati ke memori

Register merupakan tempat menyimpan data sementara yang berada dalam CPU. Register terdiri atas 5 bagian yaitu : General Purpose Register, Pointer Register, Index Register, Segment Register, Flag Register. Fungsi setiap register bermacam-macam sesuai peruntukannya yang telah diatur oleh pembuat mikroprosesor.

Referensi :

http://pengertiandefinisi.com/pengertian-cpu-fungsi-cpu-dan-beberapa-perusahaan-produsen-cpu/

http://eryboy1304.blogspot.co.id/2012/10/pengertian-cpu-alu-cu-dan-register.html

http://pourpre-violet.blogspot.co.id/2013/10/fungsi-alu-dan-cu.html

https://arifineka.wordpress.com/tag/general-purpose-register/

Arsitektur Set Instruksi

Set instruksi (instruction set) adalah sekumpulan lengkap instruksi yang dapat di mengerti oleh sebuah CPU, set instruksi sering juga disebut sebagai bahasa mesin (machine code), karna aslinya juga berbentuk biner kemudian dimengerti sebagai bahasa assembly, untuk konsumsi manusia (programmer), biasanya digunakan representasi yang lebih mudah dimengerti oleh manusia.

Sebuah instruksi terdiri dari sebuah opcode, biasanya bersama dengan beberapa informasi tambahan seperti darimana asal operand-operand dan kemana hasil-hasil akan ditempatkan. Subyek umum untuk menspesifikasikan di mana operand-operand berada (yaitu, alamat-alamatnya) disebut pengalamatan.

Pada beberapa mesin, semua instruksi memiliki panjang yang sama, pada mesin-mesin yang lain mungkin terdapat banyak panjang berbeda. Instruksi-instruksi mungkin lebih pendek dari, memiliki panjang yang sama seperti, atau lebih panjang dari panjang word. Membuat semua instruksi memiliki panjang yang sama lebih muda dilakukan dan membuat pengkodean lebih mudah tetapi sering memboroskan ruang, karena semua instruksi dengan demikian harus sama panjang seperti instruksi yang paling panjang.

Di dalam sebuah instruksi terdapat beberapa elemen-elemen instruksi yaitu:

1. Operation code (op code)

2. Source operand reference

3. Result operand reference

4. Xext instruction preference

Karakteristik dan Fungsi set instruksi

• Operasi dari CPU ditentukan oleh instruksi-instruksi yang dilaksanakan atau dijalankannya. Instruksi ini sering disebut sebagai instruksi mesin (mechine instructions) atau instruksi komputer (computer instruction).

• Kumpulan dari instruksi-instruksi yang berbeda yang dapat dijalankan oleh CPU disebut set instruksi (instruction set)

Perbandingan set instruksi

Beberapa computer CISC (Complex Instruction Set Computer) menggunakan cara implist dalam menentukan mode addressing pada setiap set instruksinya. Penentuan mode addressing dengan cara implicit memiliki arti bahwa pada set instruksi tidak di ada bagian yang menyatakan tipe dari mode addressing yang digunakan, deklarasi dari mode addressing itu berada menyatu dengan opcode. Lain hal nya dengan cara imsplisit, cara eksplisit sengaja menyediakan tempat pada set instruksi untuk mendeklarasikan tipe mode addressing. Pada cara eksplisit deklarasi opcode dan mode addressing berada terpisah.

Data pada tempat deklarasi mode addressing diperoleh dari logaritma basis dua jumlah mode addressing. Jika deklarasi mode addressing dilakukan secara implicit akan menghemat tempat dalam set instruksi paling tidak satu bit untuk IBM 3090 dan 6 bit untuk MC68040. Perubahan satu bit pada set instruksi akan memberikan jangkauan alamat memori lebih luas mengingat range memori dinyatakan oleh bilangan berpangkat dua.



Elemen-elemen dari intruksi mesin (set instruksi)

* Operation Code (opcode) : menentukan operasi yang akan dilaksanakan

* Source Operand Reference : merupakan input bagi operasi yang akan dilaksanakan

* Result Operand Reference : merupakan hasil dari operasi yang dilaksanakan

* Next instruction Reference : memberitahu CPU untuk mengambil (fetch) instruksi berikutnya setelah instruksi yang dijalankan selesai. Source dan result operands dapat berupa salah satu diantara tiga jenis berikut ini:

• Main or Virtual Memory

• CPU Register

• I/O Device

Arithmetic

Tindakan CPU untuk melakukan operasi arithmetic :

Transfer data sebelum atau sesudah.

Melakukan fungsi dalam ALU.

Menset kode-kode kondisi dan flag.

Operasi set instruksi untuk arithmetic :

1. ADD : penjumlahan 5. ABSOLUTE

2. SUBTRACT : pengurangan 6. NEGATIVE

3. MULTIPLY : perkalian 7. DECREMENT

4. DIVIDE : pembagian 8. INCREMENT

Nomor 5 sampai 8 merupakan instruksi operand tunggal. LOGICAL

* Tindakan CPU sama dengan arithmetic

* Operasi set instruksi untuk operasi logical :

1. AND, OR, NOT, EXOR

2. COMPARE : melakukan perbandingan logika.

3. TEST : menguji kondisi tertentu.

4. SHIFT : operand menggeser ke kiri atau kanan menyebabkan konstanta pada ujung bit.

5. ROTATE : operand menggeser ke kiri atau ke kanan dengan ujung yang terjalin.

Transfer Data

 A. Menetapkan lokasi operand sumber dan operand tujuan.

 B. Lokasi-lokasi tersebut dapat berupa memori, register atau bagian paling atas daripada stack.

 C. Menetapkan panjang data yang dipindahkan.

 D. Menetapkan mode pengalamatan.

 E. Tindakan CPU untuk melakukan transfer data adalah :

    a. Memindahkan data dari satu lokasi ke lokasi lain.

    b. Apabila memori dilibatkan :

          1. Menetapkan alamat memori.

          2. Menjalankan transformasi alamat memori virtual ke alamat memori aktual.

          3. Mengawali pembacaan / penulisan memori

Operasi set instruksi untuk transfer data :

• MOVE : memindahkan word atau blok dari sumber ke tujuan

• STORE : memindahkan word dari prosesor ke memori.

• LOAD : memindahkan word dari memori ke prosesor.

• EXCHANGE : menukar isi sumber ke tujuan.

• CLEAR / RESET : memindahkan word 0 ke tujuan.

• SET : memindahkan word 1 ke tujuan.

• PUSH : memindahkan word dari sumber ke bagian paling atas stack.

• POP : memindahkan word dari bagian paling atas sumber

Desain set instruksi

Desain set instruksi merupakan masalah yang sangat komplek yang melibatkan banyak aspek, diantaranya adalah :

• Kelengkapan set instruksi

• Ortogonalitas (sifat independensi)

• Kompabilitas (source code compatibility dan object code compatibility).

Selain melibatkan ketiga aspek tersebut juga melibatkan hal-hal sebagai berikut :

• Operation repertoire: berapa banyak dan operasi apa saja yang disediakan, banyaknya alamat, dsb.

• Data types: tipe/jenis data yang dapat olah instruction format: panjangnya, banyak alamat, dsb.

• Register: banyaknya register yang dapat digunakan.

• Addressing: mode pengalamatan untuk operand.

Format instruksi

Suatu instruksi terdiri dari beberapa field yang sesuai dengan elemen dalam instruksi tersebut. Layout dari suatu instruksi sering disebut sebagai Format Instruksi (Instruction Format).

Jenis-Jenis Operand

* Addresses (akan dibahas pada addressing modes)

* Numbers : – Integer or fixed point – Floating point – Decimal (BCD)

* Characters : – ASCII – EBCDIC

* Logical Data : Bila data berbentuk binary: 0 dan 1

Referensi:

http://id.wikipedia.org/wiki/Set_instruksi

http://www.slideshare.net/Henniheny/set-instruksi-27850098

Organisasi Komputer Dasar

Fungsi komputer didefinisikan sebagai operasi masing-masing komponen sebagai bagian dari struktur. Komputer dapat bekerja dengan baik karena komponen-komponen utama didalamnya bekerja dengan terintegrasi satu sama lain. Setiap komponen bekerja melakukan tugas yang berbedaAdapun fungsi dari masing-masing komponen dalam struktur di atas adalah sebagai berikut:

1.Input Device (Alat Masukan)
Adalah perangkat keras komputer yang berfungsi sebagai alat untuk memasukan data atau perintah ke dalam komputer. Contoh : keyboard

2. Output Device (Alat Keluaran)
Adalah perangkat keras komputer yang berfungsi untuk menampilkan keluaran sebagai hasil pengolahan data. Keluaran dapat berupa hard-copy (ke kertas), soft-copy (ke monitor), ataupun berupa suara.

3. I/O Ports
Bagian ini digunakan untuk menerima ataupun mengirim data ke luar sistem. Peralatan input dan output di atas terhubung melalui port ini.

4. CPU (Central Processing Unit)
CPU merupakan otak sistem komputer, dan memiliki dua bagian fungsi operasional, yaitu: ALU (Arithmetical Logical Unit) sebagai pusat pengolah data, dan CU (Control Unit) sebagai pengontrol kerja komputer.

5. Memori
Memori terbagi menjadi dua bagian yaitu memori internal dan memori eksternal. Memori internal berupa RAM (Random Access Memory) yang berfungsi untuk menyimpan program yang kita olah untuk sementara waktu, dan ROM (Read Only Memory) yaitu memori yang hanya bisa dibaca dan berguna sebagai penyedia informasi pada saat komputer pertama kali dinyalakan.

6. Data Bus
Adalah jalur-jalur perpindahan data antar modul dalam sistem komputer. Karena pada suatu saat tertentu masing-masing saluran hanya dapat membawa 1 bit data, maka jumlah saluran
menentukan jumlah bit yang dapat ditransfer pada suatu saat. Lebar data bus ini menentukan kinerja sistem secara keseluruhan. Sifatnya bidirectional, artinya CPU dapat membaca dan menerima data melalui data bus ini. Data bus biasanya terdiri atas 8, 16, 32, atau 64 jalur paralel.

7. Address Bus
Digunakan untuk menandakan lokasi sumber ataupun tujuan pada proses transfer data. Pada jalur ini, CPU akan mengirimkan alamat memori yang akan ditulis atau dibaca.

8. Control Bus
Control Bus digunakan untuk mengontrol penggunaan serta akses ke Data Bus dan Address Bus. Terdiri atas 4 sampai 10 jalur paralel.

Fungsi komputer adalah operasi masing masing komponen sebagai bagian dari struktur
Struktur Utama Komputer

·         Struktur CPU

·         Fungsi Komputer

1.      Pemindahan Data

2.      Penyimpanan Data

3.      Pengolahan Data

4.      Kontrol

5.      Pemrosesan data dari penyimpan data ke I/O

Contoh: printing a bank statement

1. Fungsi Operasi Pemindahan Data

Yaitu fungsi pemindahan hasil ekesekusi suatu perintah / program ke memory penyimpanan atau output device
Contoh : Keyboard ke Screen

2. Fungsi Operasi Penyimpanan Data

Yaitu fungsi penyimpanan suatu file dari suatu input device, memory atau hasil pengolahan program ke media penyimpanan
Contoh : Download File dari Internet ke Media Penyimpanan

3. Fungsi Proses dari/ ke Unit Penyimpanan

Yaitu proses penyimpanan dan pembacaan data dari memory
Contoh : Updating bank statement

4. Fungsi Proses dari Unit Penyimpanan ke I /O

Yaitu proses pmenidahan data dari memory ke perangkat input dan output
Contoh : Printing a bank ke statement

Organisasi Komputer

      Organisasi komputer adalah bagian yang terkait erat dengan unit – unit operasional dan interkoneksi antar komponen penyusun sistem komputer dalam merealisasikan aspek arsitekturalnya. Contoh aspek organisasional adalah teknologi hardware, perangkat antarmuka, teknologi memori, dan sinyal – sinyal kontrol.
      Arsitektur komputer lebih cenderung pada kajian atribut – atribut sistem komputer yang terkait dengan seorang programmer. Contohnya, set instruksi, aritmetika yang digunakan, teknik pengalamatan, mekanisme I/O.
      Sebagai contoh apakah suatu komputer perlu memiliki instruksi pengalamatan pada memori merupakan masalah rancangan arsitektural. Apakah instruksi pengalamatan tersebut akan diimplementasikan secara langsung ataukah melalui mekanisme cache adalah kajian organisasional.

Perbedaaan Utama Organisasi Komputer:

·         Bagian yang terkait dengan erat dengan unit – unit operasional

Contoh : teknologi hardware, perangkat antarmuka, teknologi memori, sistem memori, dan sinyal – sinyal kontrol

Arsitektur Komputer

·         Atribut – atribut sistem komputer yang terkait dengan seorang programmer

Contoh : Set instruksi, aritmetika yang dipergunakan, teknik pengalamatan, mekanisme I/O

sumber:

http://fexel.blogspot.co.id/2015/01/struktur-dasar-dan-organisasi-komputer.html

http://ekofitriyanto.wordpress.com/2013/10/24/pengertian-dan-perbedaan-organisasi-komputer-dengan-arsitektur-komputer/

http://id.scribd.com/doc/54889800/Pengertian-Arsitektur-Komputer-Dan-Organisasi-Komputer-TUGAS-1

http://arifpane.blogspot.com/2010/01/organisasi-komputer.html
